किसी इंजीनियर से पूछें कि पंप का आकार ऐसा क्यों रखा गया था और इसका उत्तर अक्सर एक ही होता है: बहुत छोटे की तुलना में बहुत बड़ा होना बेहतर है। यह समझदारी की तरह लगता है, और चुपचाप प्लांट में सबसे महंगी आदतों में से एक बन जाता है। एक बड़े आकार का पंप आरक्षित क्षमता के साथ हानिरहित रूप से नहीं बैठा रहता है — यह हर घंटे अपने सर्वोत्तम दक्षता बिंदु (BEP) से हटकर चलता है, ऐसी ऊर्जा जलाता है जिसे वह कभी भी उपयोगी काम में नहीं बदलता है और सही आकार के पंप की तुलना में सील और बियरिंग्स को तेजी से घिसाता है। अध्ययनों से पता चलता है कि स्थापित अधिकांश पंप बड़े आकार के होते हैं, और वह मार्जिन जो कागज़ पर सुरक्षित लगता था, जब तक पंप चलता है तब तक एक उच्च बिजली बिल और छोटे सेवा जीवन के रूप में सामने आता है।
हम पंप बेचते हैं, इसलिए 'सुरक्षित रहने के लिए बड़ा वाला ऑर्डर करें' हमारे लिए अनुकूल होगा — लेकिन एक ऐसा पंप जो कम बिजली की खपत करता है और लंबे समय तक चलता है, वही आपको एक ग्राहक बनाए रखता है, और हर कैटलॉग पर हमारी सलाह यही है कि पंप को बढ़ा-चढ़ाकर पेश करने के बजाय वास्तविक ड्यूटी (कार्य) से मिलाएँ। इसके बाद जो आता है वह एक ईमानदार विवरण है: ओवरसाइज़िंग (बड़ा आकार) क्या करता है, यह क्यों होता रहता है, इसमें कितनी ऊर्जा और विश्वसनीयता की लागत आती है, कब एक मार्जिन को रखना वास्तव में उचित है, और दो बार भुगतान किए बिना हेडरूम (क्षमता) कैसे जोड़ें।
बड़ा आकार वास्तव में क्या करता है

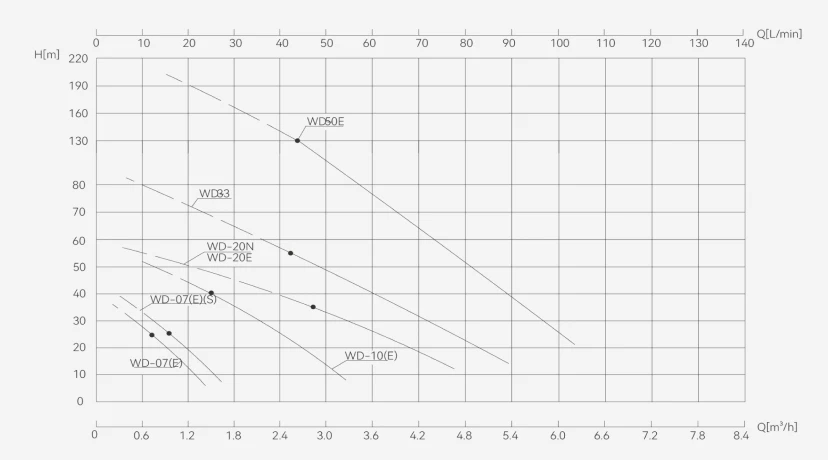

एक बड़े आकार का सेंट्रीफ्यूगल (केन्द्रापसारक) पंप ऐसा 'अतिरिक्त' प्रदान नहीं करता जिसे आप बाद के लिए बचा कर रख सकें। एक पंप का एक प्रवाह और दबाव (हेड) होता है जहां वह सबसे अच्छा चलता है — इसका सर्वोत्तम दक्षता बिंदु (BEP) — और इसके चारों ओर एक संकीर्ण बैंड होता है, जिसे अक्सर BEP प्रवाह का लगभग 80-110% माना जाता है, जहां यह कुशलता और मज़बूती से चलता है। एक बड़े पंप को एक निश्चित प्रणाली (फिक्स्ड सिस्टम) पर लगाएं और वह सिस्टम की आवश्यकता से अधिक प्रवाह को धकेलना चाहेगा, इसलिए आप थ्रॉटल वाल्व, ट्रिम किए गए इम्पेलर या बाईपास के साथ इसके संचालन बिंदु (ऑपरेटिंग पॉइंट) को पीछे खींचते हैं। इनमें से हर एक पंप को उसके BEP से दूर खींचता है, और BEP से दूर पंप एक ही समय में कम कुशल और कम विश्वसनीय हो जाता है। निर्माता कर्व पर एक स्वीकार्य संचालन क्षेत्र (ऑपरेटिंग रीजन) भी चिह्नित करते हैं; इसके बाहर चलाने पर बियरिंग का जीवन, सील का जीवन और शाफ्ट का भार सभी गलत दिशा में चले जाते हैं। ओवरसाइज़िंग रिजर्व में अतिरिक्त क्षमता नहीं है — यह एक पंप है जिसे उसके खराब ज़ोन में चलाने के लिए मजबूर किया गया है।
एक पॉजिटिव-डिस्प्लेसमेंट (सकारात्मक विस्थापन) पंप अलग तरह से व्यवहार करता है, और इसके बारे में स्पष्ट होना उचित है। इसका प्रवाह डिस्प्लेसमेंट और गति द्वारा निर्धारित होता है, कर्व द्वारा नहीं, इसलिए यह डिस्चार्ज दबाव की परवाह किए बिना लगभग समान मात्रा प्रदान करता है और सेंट्रीफ्यूगल पंप की तरह BEP के साथ ड्रिफ्ट नहीं होता है। यह थ्रॉटलिंग जाल को हटा देता है — लेकिन यह ओवर-स्पेसिफिकेशन को मुफ़्त नहीं बनाता है। एक ओवरसाइज़्ड PD पंप की अग्रिम लागत अभी भी अधिक होती है, और यदि इसे प्रक्रिया की आवश्यकता से अधिक प्रवाह के लिए आकार दिया गया है, तो अतिरिक्त हिस्सा रिलीफ वाल्व या बाईपास के माध्यम से वापस चला जाता है, जो एक अलग भेष में ऊर्जा की बर्बादी ही है। दोनों प्रकार के पंपों के लिए स्पष्ट उत्तर यह है कि वास्तविक ड्यूटी के अनुसार आकार दें और गति के साथ प्रवाह को नियंत्रित करें। हमारा पॉजिटिव-डिस्प्लेसमेंट कार्य सिद्धांत गाइड प्रवाह-बनाम-दबाव व्यवहार को अधिक गहराई से कवर करता है।
पंप का आकार बड़ा क्यों हो जाता है
ओवरसाइज़िंग शायद ही कभी एक अकेला गलत निर्णय होता है; यह सतर्क निर्णयों का एक ढेर है। जैसे-जैसे डिज़ाइन एक हाथ से दूसरे हाथ में जाता है, मार्जिन बढ़ता जाता है:
● ढेर सारे सुरक्षा कारक (सेफ्टी फैक्टर)। प्रक्रिया इंजीनियर अनिश्चित परिस्थितियों के लिए एक मार्जिन जोड़ता है, समीक्षक थोड़ा और जोड़ता है, ग्राहक हेडरूम मांगता है, और आपूर्तिकर्ता कैटलॉग के अगले आकार तक उसे राउंड-अप कर देता है। हर कदम अपने आप में उचित है; लेकिन उत्पाद एक ऐसा पंप बन जाता है जिसका आकार उस ड्यूटी के लिए होता है जो कभी होती ही नहीं है।
● भविष्य की क्षमता। एक संयंत्र जिसे वर्षों दूर होने वाले विस्तार के लिए आकार दिया गया है, बीच के वर्षों में पंप के डिज़ाइन प्रवाह से बहुत नीचे चलता है — 1,500 m³/h के लिए आकार दी गई एक टेलिंग्स लाइन जो पहले तीन वर्षों के लिए 900 पर चल रही है, यह एक क्लासिक मामला है, इसका नियंत्रण वाल्व (कंट्रोल वाल्व) पूरे समय आधा बंद रहता है।
● फाउलिंग और घिसाव भत्ता। उन पाइपों के लिए मार्जिन जोड़ा जाता है जिनमें पपड़ी जमेगी और इम्पेलर जो घिसेंगे, इसलिए जब तक सब कुछ नया रहता है (जो कि इसके जीवन का अधिकांश हिस्सा है) पंप का आकार बड़ा ही रहता है।
● कैटलॉग राउंडिंग। वास्तविक ड्यूटी शायद ही कभी एक मानक मॉडल पर सटीक बैठती है, और फिट होने के लिए ट्रिम करने के बजाय अगले आकार तक राउंड-अप करना आसान होता है।
● सबसे खराब स्थिति का एकीकरण। उच्चतम चिपचिपाहट (विस्कोसिटी), सबसे ठंडी शुरुआत (कोल्ड स्टार्ट), और सबसे गंदे फिल्टर के मार्जिन को एक साथ जोड़ा जाता है, जैसे कि हर सबसे खराब स्थिति एक ही समय में होगी।
वह ऊर्जा जिसके लिए आप भुगतान करते हैं लेकिन कभी उपयोग नहीं करते

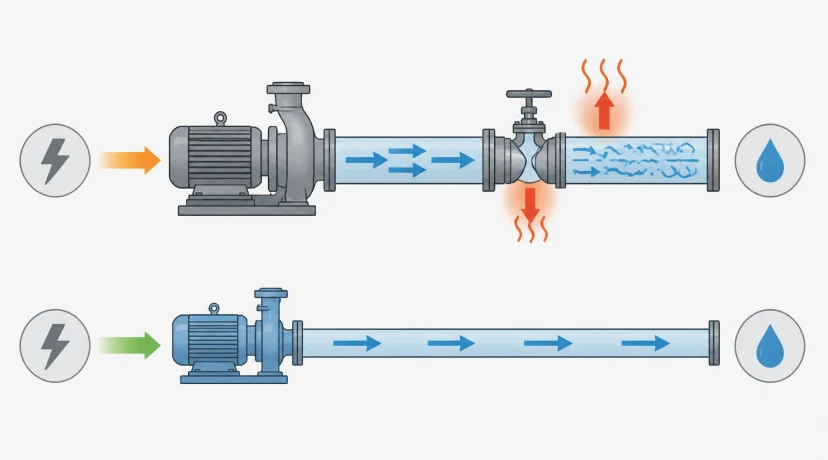

एक पंप की जीवन भर की लागत में ऊर्जा का हिस्सा सबसे बड़ा होता है, जो इसके खरीद मूल्य से कहीं अधिक है, और एक बड़े आकार का पंप इसमें से अधिक खर्च करता है — एक ऐसा बिंदु जिसे हमारी कुल स्वामित्व लागत (TCO) का विवरण विस्तार से स्पष्ट करता है। यह बर्बादी सूक्ष्म नहीं है। बड़े पंप के प्रवाह को कम करने का सामान्य तरीका एक थ्रॉटल वाल्व है, जो कि एक्सीलरेटर को पूरी तरह से दबाकर गाड़ी चलाने और ब्रेक से गति को नियंत्रित करने जैसा है: मोटर पूरी शक्ति खींचती है, पंप द्रव में ऊर्जा जोड़ता है, और अतिरिक्त ऊर्जा वाल्व में गर्मी और टर्बुलेंस के रूप में बर्बाद हो जाती है। एक पंप जिसे उसके डिज़ाइन प्रवाह के लगभग 60% पर चलने के लिए मजबूर किया जाता है — जो कि ओवरसाइज़िंग का एक सामान्य परिणाम है — वह आमतौर पर अपनी हाइड्रोलिक दक्षता का 15 से 20% खो देता है, और यह अंतर पंप के चलने के हर घंटे चुकाया जाता है। लगातार चलने वाले 75 kW के पंप पर, 10-पॉइंट की दक्षता की कमी को पाटने का मूल्य प्रति वर्ष 65,000 kWh के आसपास होता है; 60% से कम दक्षता पर रखे गए एक बड़े आकार के स्लरी पंप के बारे में बताया गया है कि वह प्रति वर्ष केवल बिजली में $100,000 से अधिक की बर्बादी करता है। यह वह लागत है जो दिन के उजाले में छिप जाती है, क्योंकि एक थ्रॉटल किया हुआ पंप बिल्कुल ठीक काम करता हुआ दिखता है। यदि सेंट्रीफ्यूगल पंप की दक्षता के आधार पर सही आकार की इकाई के विरुद्ध मापा जाए, तो यह बिल्कुल भी ठीक नहीं है।
विश्वसनीयता का दंड अधिक बड़ा होता है
ऊर्जा का बिल दिखाई देने वाली लागत है; विश्वसनीयता की लागत अक्सर इससे बड़ी होती है और यह टूटे हुए पंपों के रूप में सामने आती है। अपने BEP के बायीं ओर धकेला गया एक बड़े आकार का पंप, कम-प्रवाह की परेशानी में पड़ जाता है: सक्शन और डिस्चार्ज रीसर्क्युलेशन, उच्च तापमान वृद्धि, और कम-प्रवाह गुहिकायन (कैविटेशन) जो इम्पेलर को नष्ट कर देता है। उसी समय शाफ्ट पर हाइड्रोलिक बल डिज़ाइन से कहीं ऊपर चढ़ जाते हैं, इसलिए शाफ्ट झुक जाता है, बियरिंग्स और सील पर भारी चोट लगती है, और जो हिस्से सबसे पहले घिसते हैं — सील और बियरिंग्स — वे और भी तेजी से घिसते हैं। आंकड़े स्पष्ट हैं: जब कोई पंप अपने BEP से लगभग 20% नीचे या 10% ऊपर चलता है, तो विफलताओं के बीच का औसत समय लगभग आधा हो जाता है। इसका अर्थ है अधिक बार मरम्मत (रिबिल्ड), उच्च ऊर्जा बिल के साथ — और जैसा कि उद्योग का एक सामान्य नियम है, ऊर्जा दंड (एनर्जी पेनल्टी) एक लगातार विफल होने वाले पंप की मरम्मत, डाउनटाइम, और खोए हुए उत्पादन की लागत के सामने सहन करने वाला सबसे आसान हिस्सा है। बड़ा आकार विश्वसनीयता नहीं खरीदता; एक निश्चित प्रणाली (फिक्स्ड सिस्टम) में यह आमतौर पर इसे खर्च कर देता है।
ओवरसाइज़िंग लागत की तुलना (उदाहरणार्थ)
नीचे दिए गए आंकड़े उदाहरणात्मक हैं, कोटेशन नहीं — महत्वपूर्ण बात इसके पीछे का पैटर्न है, सटीक संख्याएँ नहीं। यह पैटर्न तब लागू होता है जब एक पंप को उसके वास्तविक कार्य से बहुत ऊपर आकार दिया जाता है और फिर फिट होने के लिए वापस खींचा जाता है।
| मापदंड | सही आकार का पंप | बड़े आकार का + थ्रॉटल किया हुआ | नोट |
| ऑपरेटिंग पॉइंट | BEP के निकट (80–110%) | डिज़ाइन प्रवाह का ~60% | डिज़ाइन के कारण ऑफ-BEP |
| हाइड्रोलिक दक्षता | निर्धारित दर पर | 15–20% कम | कमी का भुगतान हर चलने वाले घंटे में किया जाता है |
| ऊर्जा (75 kW, निरंतर) | बेसलाइन | +~65,000 kWh/वर्ष | थ्रॉटल वाल्व के आर-पार बर्बाद |
| सील और बियरिंग जीवन | पूर्ण | MTBF का लगभग आधा | रीसर्क्युलेशन, उच्च दबाव, कंपन |
| कम-प्रवाह कैविटेशन जोखिम | कम | उच्च | इम्पेलर कटाव, तापमान वृद्धि |
| कुल जीवनकाल लागत | कम | दोनों मामलों में अधिक | ऊर्जा और रखरखाव लागत का एकीकरण |
जब एक मार्जिन वास्तव में उचित हो
इनमें से किसी का भी यह मतलब नहीं है कि मार्जिन रखना बुरा है। डिज़ाइन मार्जिन बीमा का एक रूप है, और ऐसे कार्य भी होते हैं जहां इसे रखना सही निर्णय होता है। जानबूझकर अतिरिक्त क्षमता (हेडरूम) तभी जोड़ें जब:
● प्रणाली में पूर्वानुमानित रूप से रुकावट (फाउलिंग) या स्केलिंग होगी, जिससे संचालन के दौरान दबाव (हेड) की मांग बढ़ेगी और आज का मार्जिन कल का डिज़ाइन पॉइंट बन जाएगा।
● एक ज्ञात विस्तार (एक्सपेंशन) की योजना बनाने के लिए पर्याप्त समय हो, और बाद में दूसरे पंप की लागत अंतरिम अकुशलता (इन-एफिशिएंसी) से अधिक हो — इसे आदर्श रूप से गति नियंत्रण (स्पीड कंट्रोल) के साथ संभाला जाना चाहिए ताकि इस दौरान पंप ऑफ-BEP पर न फंसा रहे।
● ड्यूटी (कार्यभार) स्वयं बदलता है — कोल्ड स्टार्ट पर चढ़ने वाली विस्कोसिटी (चिपचिपाहट), मौसमी तापमान में बदलाव, सबसे खराब स्थिति में एक साथ आने वाली मांग — और पंप को केवल औसत ही नहीं, बल्कि वास्तविक रेंज को कवर करना होता है।
● सक्शन सीमांत (मार्जिनल) है और एक समझदार NPSH मार्जिन कैविटेशन से बचाता है, जो कि हेडरूम का एक अलग और वैध प्रकार है।
परीक्षण यह है कि क्या मार्जिन उस स्थिति को कवर करता है जो वास्तव में घटित होगी। वास्तविक जोखिम के खिलाफ बीमा समझदारी है; एक काल्पनिक जोखिम के खिलाफ बीमा केवल एक बड़ा बिजली बिल है।
क्षमता (हेडरूम) जोड़ने का सही तरीका
जब आपको वास्तव में रेंज की आवश्यकता होती है, तो इसे प्राप्त करने के ऐसे तरीके हैं जिससे पंप को अपने BEP से बाहर चलाने के लिए मजबूर न होना पड़े। प्राथमिकता के आधार पर:
● सबसे पहले वास्तविक ड्यूटी के अनुसार आकार दें। मापे गए या ठीक से गणना किए गए प्रवाह और हेड से शुरू करें, बढ़ा-चढ़ाकर नहीं — हमारा 'पंप का आकार कैसे चुनें' मार्गदर्शिका इसमें मदद करती है — और किसी भी मार्जिन को आकस्मिक होने के बजाय जानबूझकर रखा जाने दें।
● प्रवाह को वाल्व से नहीं, गति (स्पीड) से नियंत्रित करें। एक वेरिएबल-स्पीड ड्राइव (VSD) मांग के अनुरूप पंप के आउटपुट को बदलता है और इसके पूरे कर्व को स्थानांतरित करता है, जिससे आपको थ्रॉटल में अतिरिक्त ऊर्जा को जलाए बिना अपनी आवश्यकता का प्रवाह मिल जाता है। यह एक ओवरसाइज़्ड सिस्टम पर सबसे बड़ा लीवर है।
● इम्पेलर को ट्रिम करें। यदि एक सेंट्रीफ्यूगल पंप मामूली रूप से बड़ा है और ड्यूटी तय है, तो एक छोटा इम्पेलर कर्व को स्थायी रूप से नीचे शिफ्ट कर देता है और खोई हुई अधिकांश दक्षता को पुनः प्राप्त कर लेता है।
● छोटे पंपों को चरणों (स्टेज) में लगाएं। एक बड़े पंप को थ्रॉटल करने के बजाय, समानांतर (पैरेलल) में लगे दो या तीन छोटे पंप आपको इकाइयों को चालू और बंद करके क्षमता का मिलान करने देते हैं (प्रत्येक अपने BEP के पास चलता है) — और वे साथ में अतिरेकता (रिडंडेंसी) भी जोड़ते हैं।
● पंप के प्रकार को ड्यूटी से मिलाएँ। एक कम-प्रवाह, उच्च-दबाव (हाई-हेड) वाली नौकरी को थ्रॉटल किए गए बड़े सेंट्रीफ्यूगल पंप पर जबरदस्ती डालना बिल्कुल वैसा ही मामला है जिसके लिए वोर्टेक्स पंप बनाया गया है; सही प्रकार चुनने से ओवरसाइज़िंग की समस्या को प्रबंधित करने के बजाय उससे बचा जा सकता है।
जहां 'बड़ा अधिक सुरक्षित है' को बढ़ा-चढ़ाकर बेचा जाता है
आकार बढ़ाने की प्रवृत्ति को बहुत अधिक लागू करना आसान है, और उन दावों को नाम देना उचित है जो टिकते नहीं हैं — भले ही एक बड़ा पंप हमारे लिए एक बड़ी बिक्री हो:
● 'अतिरिक्त क्षमता एक सेफ्टी नेट है।' एक निश्चित प्रणाली (फिक्स्ड सिस्टम) पर यह वह क्षमता नहीं है जिसका आप उपयोग कर सकते हैं — यह वह क्षमता है जिसे आप थ्रॉटल कर देते हैं, वह भी दक्षता और विश्वसनीयता की कीमत पर। जरूरत पड़ने पर पंप अधिक तेजी से नहीं चलता; यह हर समय खराब तरीके से चलता है।
● 'बड़ा पंप अधिक टिकाऊ होता है।' अपने BEP से बहुत दूर चलने वाला पंप कम नहीं, बल्कि अधिक हाइड्रोलिक तनाव (स्ट्रेस) के अधीन होता है। आकार का बड़ा होना उसी जीवन को छोटा कर सकता है जिसकी रक्षा करने के लिए इसे चुना गया था।
● 'मार्जिन मुफ्त बीमा है।' मार्जिन की एक चलने की लागत होती है — खोई हुई दक्षता का प्रत्येक बिंदु और प्रत्येक छोटा हुआ रखरखाव अंतराल पंप के जीवन भर के लिए चुकाया जाता है। यह प्रीमियम वाला बीमा है, इसलिए इसे एक वास्तविक जोखिम को कवर करना चाहिए।
● 'हम इसके हिसाब से आगे बढ़ेंगे।' कभी-कभी यह सच होता है, और तब एक मार्जिन जायज है — लेकिन 'इसके हिसाब से आगे बढ़ें' का मतलब एक वास्तविक, निकटवर्ती योजना होनी चाहिए, न कि कोई अस्पष्ट उम्मीद, वरना BEP से बाहर चलने वाले अंतरिम वर्ष चुपचाप उस बचाई गई दूसरी खरीद की लागत से अधिक हो जाते हैं।
ईमानदार स्थिति स्पष्ट है: होने वाली स्थिति के लिए मार्जिन रखें, गति नियंत्रण (स्पीड कंट्रोल) और स्टेजिंग के साथ सीमा को कवर करें, और बाकी सब चीजों को अपने सामने मौजूद ड्यूटी (कार्य) के अनुसार आकार दें।
एक दोपहर में ओवरसाइज़्ड पंप को कैसे पहचानें
आप कुछ रीडिंग और एक राउंड लगाकर अधिकांश बड़े आकार के पंपों को पहचान सकते हैं — इसके लिए कोई मॉडल पुनर्निर्माण (मॉडल रिबिल्ड) आवश्यक नहीं है:
● नियंत्रण वाल्व (कंट्रोल वाल्व) देखें। एक थ्रॉटल वाल्व जो हमेशा आधा या उससे अधिक बंद रहता है, यह बताने का सबसे स्पष्ट संकेत है कि पंप सिस्टम की आवश्यकता से अधिक धकेल रहा है।
● निरंतर बाईपास की तलाश करें। एक रीसर्क्युलेशन या न्यूनतम-प्रवाह (मिनिमम फ्लो) लाइन जो हमेशा आंशिक रूप से खुली रहती है, वह सक्शन में सीधे वापस फेंकी जा रही अतिरिक्त क्षमता है।
● रखरखाव इतिहास की जाँच करें। सील और बियरिंग को बार-बार बदलना, और पंप द्वारा बनाए जाने वाले शोर और कंपन से अधिक शोर, ऑफ-BEP चलने की ओर इशारा करते हैं।
● रेटेड के मुकाबले वास्तविक प्रवाह को मापें। पंप वास्तव में जो डिलीवर कर रहा है, उसकी तुलना उसकी नेमप्लेट और उसके BEP से करें; एक बड़ा अंतर ही ओवरसाइज़िंग है।
● ऑपरेटिंग पॉइंट का ग्राफ़ बनाएँ। मापा गया प्रवाह और हेड पंप के कर्व पर रखें। यदि बिंदु BEP के बिल्कुल बाईं ओर बैठता है, तो आपको बर्बाद ऊर्जा और टूट-फूट दोनों का पता चल गया है।
● पूछें कि मार्जिन किसलिए था। पता लगाएँ कि आकार क्यों चुना गया था। यदि उत्तर एक ऐसी स्थिति है जो कभी घटित ही नहीं हुई, तो पंप एक ट्रिम, एक ड्राइव, या एक सही आकार के प्रतिस्थापन के लिए एक उम्मीदवार है।
अपनी वास्तविक ड्यूटी के लिए सही आकार का पंप प्राप्त करें
हमें वह प्रवाह और दबाव (हेड) बताएं जिसकी आपको वास्तव में आवश्यकता है — यदि आपके पास मापा हुआ डेटा है तो वह बताएं, और यदि कार्य (ड्यूटी) बदलता रहता है तो वास्तविक रेंज बताएं — और हम पंप को बढ़ा-चढ़ाकर आकार देने के बजाय उसी कार्य के लिए आकार देंगे, और आपको कर्व पर ऑपरेटिंग पॉइंट दिखाएंगे ताकि आप देख सकें कि यह कहाँ चलता है। यदि कोई मार्जिन वास्तव में आवश्यक है, तो हम जानबूझकर इसे शामिल करेंगे और पंप को थ्रॉटल करने के बजाय गति नियंत्रण (स्पीड कंट्रोल) के साथ सीमा को कवर करेंगे। पूरी रेंज हमारे पॉजिटिव-डिस्प्लेसमेंट पंप लाइनअप में उपलब्ध है।
