Ein Wärmeträgerölsystem überträgt Wärme mit Präzision, doch seine dauerhafte Zuverlässigkeit hängt vollständig von der Pumpe ab, die das Fluid zirkulieren lässt. Das Pumpen von heißem Öl bei 300 °C bis 350 °C bringt extreme physikalische Variablen mit sich: radikale Wärmeausdehnung, veränderte Viskosität des Fluids und extreme mechanische Belastung. Standard-Kreiselpumpen versagen unter diesen Bedingungen schnell, da Standardelastomere schmelzen, Lager überhitzen und sich Gehäusematerialien verziehen. Die Spezifikation einer speziellen Hochtemperatur-Wärmeträgerölpumpe erfordert die genaue Berechnung des Systemwiderstands, die Analyse sich ändernder Fluideigenschaften und die Festlegung der richtigen Wellenabdichtungsmechanismen. Dieser technische Leitfaden skizziert die technischen Parameter, die für die Auswahl einer Wärmeträgerpumpe erforderlich sind, welche einen leckagefreien, kontinuierlichen Betrieb in industriellen Wärmeübertragungsanwendungen bietet.
Die Physik des Hochtemperaturpumpens
Wärmeträgersysteme basieren auf der Prämisse, dass Flüssigkeit auch bei großer Hitze flüssig bleibt, im Gegensatz zu Dampfsystemen, die auf Phasenwechsel angewiesen sind. Die Übertragung von sensibler Wärme erfordert jedoch einen konstanten, stabilen Massenstrom. Wenn die Flüssigkeitstemperaturen 250 °C überschreiten, absorbiert das Pumpengehäuse massive thermische Energie. Die metallurgischen Komponenten dehnen sich aus, was die internen Laufspiele zwischen Laufrad und Gehäuse verändern kann. Die Wahl der richtigen Pumpe erfordert ein Verständnis dafür, wie das mechanische Design diese thermische Ausdehnung berücksichtigt, während die empfindlichen Komponenten — wie Gleitringdichtungen und Kugellager — vom direkten Wärmepfad isoliert werden. Luftgekühlte Wärmeträgerölpumpen erreichen dies durch einen speziellen Wärmebarriere-Lagerbock, der die Wärme auf natürliche Weise ableitet, bevor sie die kritische hintere Baugruppe erreicht.
Analyse der Fluideigenschaften bei Betriebstemperatur
Die Strömungsmechanik ändert sich drastisch, wenn die Temperaturen vom Kaltstart bis zur maximalen Betriebshitze steigen. Drei wesentliche Fluideigenschaften diktieren die Pumpendimensionierung und Motorenauswahl.
Viskositätsverschiebungen und Kaltstarts
Wärmeträgeröl ist bei Umgebungstemperaturen hochviskos. Bei 20 °C kann die kinematische Viskosität extrem hoch sein und einen erheblichen Fließwiderstand verursachen. Bei einer Betriebstemperatur von 300 °C wird das Fluid fast so dünnflüssig wie Wasser. Der Pumpenmotor muss so dimensioniert sein, dass er das dichte, viskose Fluid während eines Kaltstarts bewältigen kann. Wenn der Motor nur auf Basis der Viskosität im heißen Betrieb spezifiziert wird, löst er während der anfänglichen Inbetriebnahme des Systems aus oder wird überlastet.
Spezifisches Gewicht und Dichte
Das spezifische Gewicht nimmt ab, wenn sich das Wärmeträgeröl erhitzt. Ein Fluid, das bei Raumtemperatur 880 kg/m³ wiegt, wiegt bei 300 °C möglicherweise nur noch 700 kg/m³. Da Kreiselpumpen Energie übertragen, indem sie Fluidmasse beschleunigen, erfordert das Pumpen eines leichteren heißen Fluids weniger Bremsleistung vom Motor. Das Verständnis dieser Kurve ist von entscheidender Bedeutung, um eine Überdimensionierung der elektrischen Komponenten zu vermeiden und gleichzeitig sicherzustellen, dass ausreichend Leistung für Kaltstarts erhalten bleibt.
Risiken durch Dampfdruck
Alle Fluide haben einen Dampfdruck, der mit der Temperatur ansteigt. Sinkt der Systemdruck am Pumpeneinlass unter den Dampfdruck des Fluids, siedet das Wärmeträgeröl lokal, wodurch Dampfblasen entstehen. Dieser Phasenwechsel führt direkt zu Kavitation, die Laufräder aggressiv zerstört, und zu Vibrationen, die Gleitringdichtungen ruinieren.
Berechnung von Fördermenge und Systemförderhöhe
Eine genaue Dimensionierung beginnt mit der Definition der thermischen Last der Zielanwendung, sei es ein chemischer Reaktormantel, ein kommerzieller Ofen oder eine Kalanderwalze.
● Fördermenge (Kapazität): Die Durchflussanforderungen werden aus der Wärmelastgleichung abgeleitet. Die angestrebte Leistung in kW (oder BTU/h) des Erhitzers bestimmt, wie viele Kubikmeter pro Stunde (m³/h) Öl zirkulieren müssen, um den angestrebten Temperaturabfall (Delta-T) über die Ausrüstung des Anwenders hinweg aufrechtzuerhalten. Ein kleineres Delta-T erfordert eine höhere Fördermenge.
● Gesamtdynamische Förderhöhe (TDH): Die TDH stellt den Gesamtwiderstand dar, den die Pumpe überwinden muss. Sie ist die Summe aus statischer Förderhöhe (Höhenunterschiede, in geschlossenen Systemen meist vernachlässigbar) und Reibungshöhe. Die Reibungshöhe wird durch Analyse des Rohrdurchmessers, der Länge, der Winkelstücke, der Regelventile und des Innenwiderstands der Heizschlangen und Wärmetauscher berechnet. Die Unterschätzung von Druckabfällen im Wärmetauscher ist die häufigste Ursache für einen unzureichenden Durchfluss.
Überlegungen zur Net Positive Suction Head (NPSH)
Kavitation ist für Heißölpumpen tödlich. Um sie zu verhindern, müssen zwei spezifische Werte ausbalanciert werden: NPSHa (Vorhanden) und NPSHr (Erforderlich).

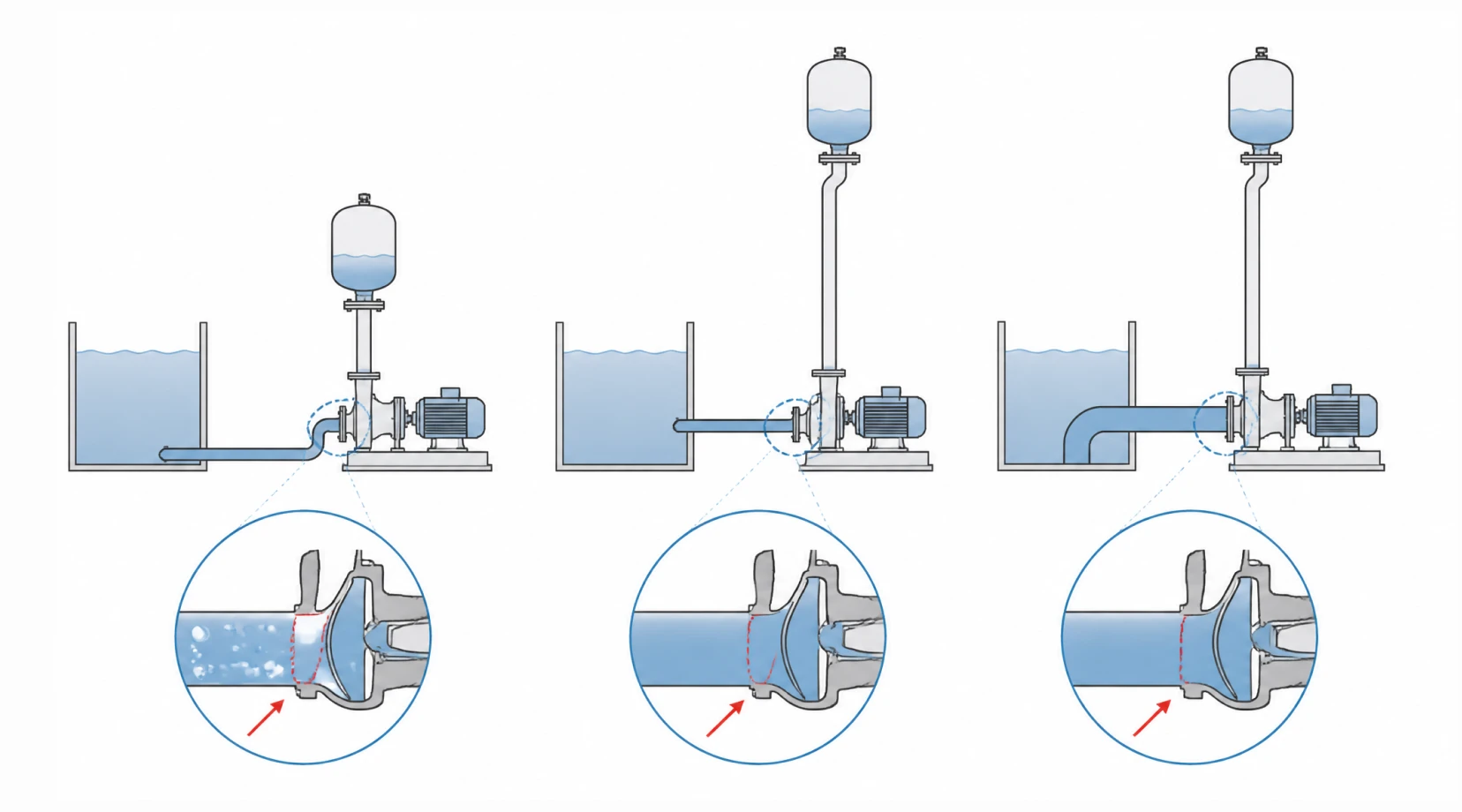

Der NPSHr-Wert wird durch die Pumpengeometrie festgelegt und vom Hersteller auf der Pumpenkennlinie angegeben. Der NPSHa-Wert ist eine Eigenschaft des Rohrleitungssystems und muss vom Planungsingenieur berechnet werden. NPSHa muss NPSHr immer um einen Sicherheitsspielraum von mindestens 0,5 bis 1 Meter überschreiten. In Wärmeträgerölsystemen muss die Berechnung von NPSHa den erhöhten Dampfdruck des heißen Öls und den atmosphärischen Druck auf der Installationshöhe berücksichtigen. Um den NPSHa-Wert zu erhöhen, erhöhen Konstrukteure in der Regel die Position des Ausdehnungsgefäßes, um eine größere statische Saughöhe bereitzustellen, minimieren die Länge der Saugleitung und verwenden Rohrleitungen mit großem Durchmesser, um Reibungsverluste auf der Einlassseite zu reduzieren.
Pumpenwerkstoffe und Design
Standard-Gusseisen (Grauguss) wird bei hohen Temperaturen spröde und ist für den Einsatz mit Wärmeträgeröl aufgrund der Gefahr eines katastrophalen Risses durch Thermoschock inakzeptabel. Die Materialauswahl definiert die Sicherheit.
| Materialtyp | Maximale Temperaturbeständigkeit | Eignung der Anwendung |
| Sphäroguss (duktiles Gusseisen) | Bis zu 350 °C | Standardmäßige industrielle Wärmeübertragungssysteme. Bietet hervorragende Druckfestigkeit und widersteht Temperaturschocks weit besser als Grauguss. |
| Stahlguss (Kohlenstoffstahl) | Bis zu 400 °C | Chemische und petrochemische Hochdruckanlagen. Erforderlich, wenn die Einhaltung spezifischer Sicherheitsstandards der Erdölindustrie (wie API) notwendig ist. |
| Edelstahl (304/316) | Bis zu 400 °C | Korrosive Umgebungen, lebensmittelechte Wärmeträgerölsysteme oder Anwendungen, bei denen externe atmosphärische Korrosion ein ernsthaftes Betriebsrisiko darstellt. |
Geschlossene Laufräder mit optimierten Hydraulikkanälen sind Standard, um eine hohe Effizienz während des Massentransfers aufrechtzuerhalten. Die internen Spaltmaße sind etwas weiter gearbeitet als bei Wasserpumpen für Umgebungstemperaturen, um der erwarteten thermischen Ausdehnung des Laufraddurchmessers Rechnung zu tragen, ohne dass es am Spiralgehäuse schleift.

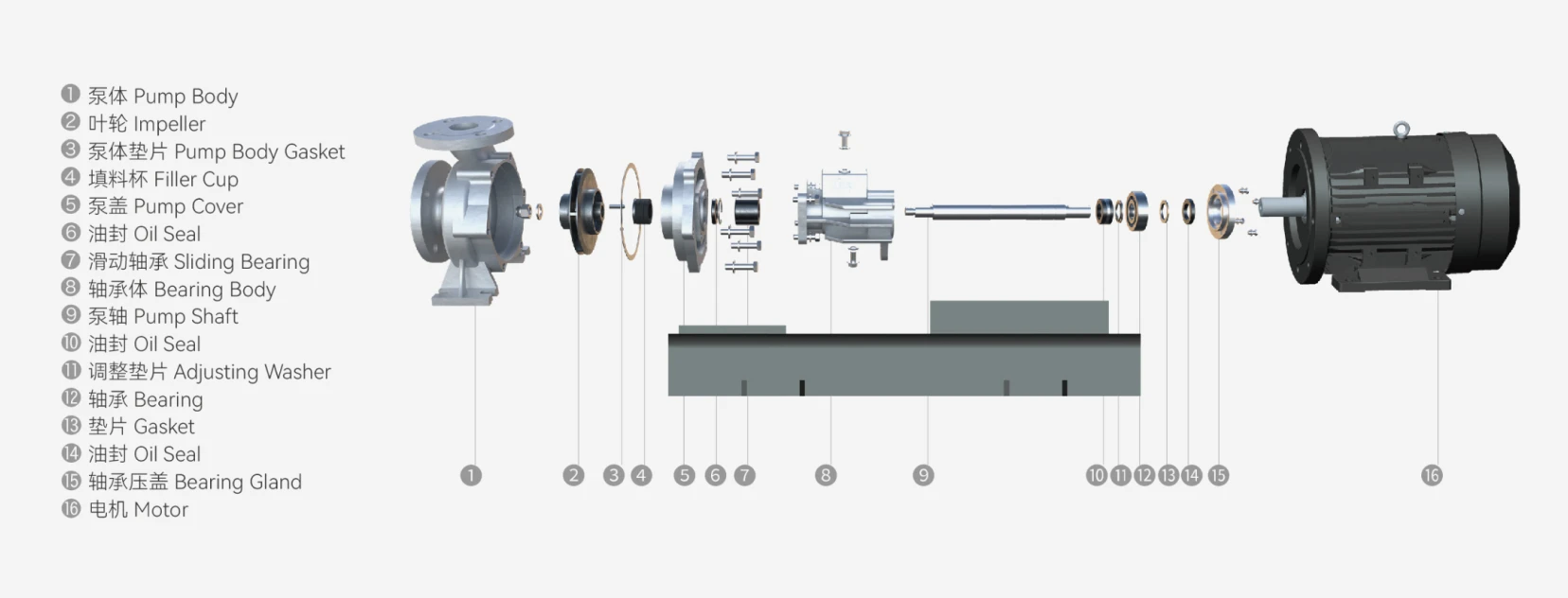

Wellenabdichtungstechnologien für Wärmeträgeröl
Die Wellenabdichtung ist die primäre Schwachstelle jeder Pumpe. Das Zurückhalten eines 300 °C heißen Fluids bei 2900 U/min erfordert ausgereifte Dichtungslösungen.
● Metallbalg-Gleitringdichtungen: Die beste Wahl für heißes Öl. Im Gegensatz zu Dichtungen mit O-Ringen (die bei großer Hitze degradieren und verhärten) verwenden Balgdichtungen eine geschweißte Metallfederstruktur, um den Druck auf die Dichtflächen aufrechtzuerhalten. Die Flächen bestehen typischerweise aus einer sehr haltbaren Kombination von Kohlegraphit gegen Siliziumkarbid.
● Dynamische Lippendichtungen mit Ölbad: Ein traditionelles, äußerst zuverlässiges Setup verwendet doppelte Hochtemperatur-Radialwellendichtringe in Kombination mit einem Quench-Fluid oder Ölbad. Dies isoliert das heiße Prozessfluid von der Atmosphäre und bietet gleichzeitig die erforderliche Schmierung für die Gleitflächen.
● Dichtungslose Magnetkupplungspumpen: Wo Umweltvorschriften oder Brandschutzbestimmungen eine absolut nullprozentige Leckage vorschreiben, eliminieren Magnetkupplungspumpen die Wellendurchführung vollständig. Hochtemperatur-Samarium-Kobalt-Magnete werden verwendet, um eine Entmagnetisierung bei Prozesshitze bis zu 350 °C zu verhindern, ohne dass externe Wasserkühlmäntel erforderlich sind.
Kühlmechanismen: Luft- vs. Wasserkühlung
Um die Lager und die atmosphärische Seite der Dichtung zu schützen, muss Wärme abgeleitet werden.
Luftgekühlte Wärmeträgerölpumpen dominieren bei Standardinstallationen. Sie verwenden ein verlängertes Lagergehäuse, das mit tiefen Kühlrippen ausgestattet ist. Die Umgebungsluft leitet die Wärme auf natürliche Weise vom Träger ab. Bis die Wärmeleitung die Gleitringdichtungskammer und die Kugellager erreicht, ist die lokale Temperatur auf sichere 90 °C bis 110 °C gesunken, was weit innerhalb der Betriebsgrenzen handelsüblicher Hochtemperaturschmierfette für Lager liegt.
Wassergekühlte Pumpen verfügen über einen Kühlmantel um die Dichtungskammer oder das Lagergehäuse. Dieses Design ist für extreme Temperaturen (über 350 °C) oder Installationen reserviert, bei denen die Zirkulation der Umgebungsluft zu schlecht ist, um sich auf konvektive Kühlung zu verlassen. Obwohl sie sehr effektiv ist, erhöht sie die Infrastrukturkosten und erfordert eine kontinuierliche Überwachung der Wasserversorgung.
Best Practices für die Installation von Heißfluidsystemen
Auch eine richtig ausgewählte Pumpe wird bei falscher Installation ausfallen. Die thermische Ausdehnung von Rohrleitungen ist die Hauptursache für vorzeitige mechanische Ausfälle in Heißölsystemen. Stahlrohre dehnen sich bei Erhitzung vorhersehbar aus. Wenn sich eine starre Rohrstrecke erhitzt und um 15 Millimeter verlängert, wird diese mechanische Kraft direkt auf die Pumpenflansche übertragen.
Diese Rohrverspannung zwingt das Pumpengehäuse aus der Ausrichtung mit dem Motor. Fehlstellungen verursachen Vibrationen, eine schnelle Zerstörung der Lager und zersplitterte Gleitringdichtungsflächen. Ingenieure müssen metallische Kompensatoren oder ausgeklügelte Rohrschleifen in der Nähe des Pumpenein- und -auslasses integrieren, um dieses thermische Wachstum zu absorbieren. Darüber hinaus muss die während der Installation vorgenommene Kaltausrichtung nach Erreichen der endgültigen Betriebstemperatur des Systems (Heißausrichtung) nochmals überprüft und angepasst werden.
Fazit: Gewährleistung der Zuverlässigkeit der Wärmeübertragung
Die Dimensionierung und Auswahl einer Hochtemperatur-Wärmeträgerölpumpe erfordert die Durchführung genauer Berechnungen bezüglich Fluidviskositätsschwankungen, Strömungswiderstand und Dampfdruckmargen. Die gewählte Hardware muss die metallurgische Festigkeit besitzen, um Temperaturschocks zu widerstehen, sowie das richtige technische Design – wie gerippte Luftkühlungsbarrieren und Metallbalgdichtungen –, um gefährliches heißes Öl sicher aufzunehmen. Die Integration der richtigen Pumpe garantiert, dass industrielle Erhitzungsprozesse effizient, sicher und ohne ungeplante Ausfallzeiten ablaufen. Für technische Unterstützung bei der Dimensionierung Ihres nächsten Systems, prüfen Sie unsere Prozesslösungen für den schweren Einsatz oder kontaktieren Sie die Ingenieurteams direkt, um eine Hochtemperatur-Wärmeträgerölpumpe exakt auf Ihren Arbeitszyklus abzustimmen.
